Бывает, принесут деталь: твёрдый сплав, закалённая сталь под 60 HRC, а внутри нужно сделать сложный контур, узкую прорезь или отверстие с фигурным профилем. Обычный резец не берёт, фреза садится за минуты, а деталь нужна. Или ещё случай: сломался метчик в корпусе, достать нельзя, выбивать страшно — корпус дорогой. В таких ситуациях помогает электроэрозия. Рассказываем, что это за метод, как он работает и когда без него не обойтись.
В двух словах: между электродом и деталью создают импульсное напряжение, проскакивает искра, металл в точке контакта плавится и испаряется. Жидкость (масло или вода) эту частицу уносит, и процесс повторяется. За минуту таких разрядов — тысячи.
Никакого механического давления, никакого нагрева всей детали — только точечное воздействие. Поэтому метод незаменим для хрупких, твёрдых и закалённых материалов.
Самый распространённый вариант. Берётся тонкая латунная проволока (0,1–0,3 мм), натягивается как струна, и по заданной программе движется относительно детали. Проволока — это электрод, деталь — второй электрод. Между ними проскакивают искры, и проволока прорезает металл, как горячий нож масло.
Что можно делать:
Точность высокая, до соток. Минимальный радиус внутреннего угла — примерно радиус проволоки. Если нужно совсем остро, дорабатывают вручную или на прошивке.
Здесь электрод — не проволока, а фигурный стержень. Он постепенно заглубляется в деталь, прожигая полость, точно повторяющую профиль электрода.
Где применяют:
Минус один — процесс небыстрый. Зато результат точный, без сколов и напряжений.
Метод дороже обычной механики, поэтому его применяют не всегда, а когда нужно:

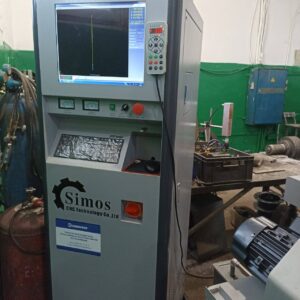

В «Уралремдеталь» для электроэрозии используют станки с ЧПУ. Это не те старые искровики, где всё вручную. Современный станок сам поддерживает нужный зазор, сам меняет проволоку, сам корректирует режимы под толщину детали. Оператор загружает программу, запускает процесс и контролирует результат.
Диэлектрическая жидкость (обычно деионизированная вода или масло) непрерывно фильтруется, чтобы продукты эрозии не мешали искрообразованию. Для проволочной резки чаще используют воду, для прошивки — масло.
На «Уралремдеталь» электроэрозия работает регулярно. Вот пара случаев.
Привезли матрицу для вырубного штампа из твёрдого сплава. Контур сложный, внутренние углы острые, допуск по контуру — пара соток. Сделали проволочной эрозией за два прохода: сначала черновой, потом чистовой. Матрица встала в штамп без дополнительной подгонки.
Плюсы и минусы метода
Для тех, кто выбирает технологию, важно понимать, на что идти.
| Плюсы | Минусы |
| Режет любую твёрдость | Низкая скорость съёма металла |
| Высокая точность (до микрона) | Высокая стоимость оборудования |
| Чистая поверхность | Расход электродов (проволока, графит) |
| Нет механических напряжений | Требует квалифицированного персонала |
| Можно делать сложные формы | Не для всех материалов (непроводящие не режут) |
| Работает с хрупкими деталями |
Стоимость электроэрозионной обработки зависит от нескольких факторов:
Чтобы рассчитать стоимость, нужен чертёж или образец детали. По нему технолог определяет время обработки и подбирает режимы. Часто электроэрозия оказывается дороже обычной механики, но если деталь иначе не сделать — это единственный выход.
В «Уралремдеталь» принимают заказы на электроэрозию любого объёма — от единичных деталей до серий. Присылайте чертежи, звоните, привозите образцы. Подберём оптимальную технологию, сделаем качественно и в срок.
